E simile alla cr8.

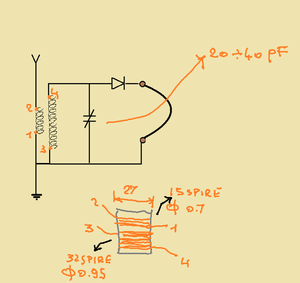

La differenza sta nella diversa costruzione e disposizione delle due bobine, d'aereo e di sintonia e nel condensatore variabile , in questo caso a barattolo, da me costruito, con escursione 5 - 50 pF..
Anche in questo caso le bobine sono realizzate con filo di rame smaltato Φ7 e sono avvolte in aria, non hanno cioè alcun supporto, sono cilindriche a spire larghe..
La bobina d'aereo ha diametro di 30 mm ed induttanza di circa 5 μH , quella di sintonia ha diametro uguale e induttanza di circa 12 μH.
Per il calcolo dell'induttanza vedi " Bobine : calcolo induttanza". '
Per l'ascolto utilizzo una cuffia autocostruita costituita da due piccoli altoparlanti da 8Ω, 0,5 W ; per l'adattamento di impedenza mi servo di un trasformatore d'uscita con rapporto n=34. La radio funziona benissimo.......dopo il tramonto s'intende. Di giorno ricevo quanto da me trasmesso con il trasmettitore autocostruito.
La Fenice rinasce dalle proprie ceneri
